Sistema de circulación de lodo HDD de 200 m ³/H Sistema de circulación de lodo de alta potencia de 8 conos y 40 kW
Introducción
En un sistema completo de reciclaje de lodo, la zaranda vibratoria es el equipo de primera etapa tanto para el control de sólidos como para la limpieza del lodo.Los agitadores de esquisto para el control de sólidos son dispositivos que eliminan los recortes de perforación del fluido de perforación mientras circulan y perforan.Mediante el uso de una pantalla de malla de alambre diferente, el agitador de movimiento lineal podría eliminar al máximo los recortes de perforación y recuperar el valioso lodo de perforación nuevamente en el sistema de lodo para el tratamiento posterior.
parametros del producto
| Modelo |
CSJ-FN-30C |
CSJ-FN-60C |
CSJ-FN-120C |
CSJ-FN-200C |
| Capacidad (m3/h) |
30 |
60 |
120 |
200 |
| bomba de lodo |
Modelo |
DC-EHM-1.5C |
DC-EHM-3C |
DC-EHM-3C |
DC-EHM-4C |
| Potencia (Kw) |
7.5 |
11 |
22 |
37 |
| Presión (MPa) |
1,0~2,0 |
| Zaranda |
Potencia (Kw) |
1.5 |
2 |
3 |
3 |
| Fuerza de vibración (KN) |
30 |
40 |
60 |
60 |
|
Pantalla
tamaño (mm)
|
ARRIBA |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Abajo |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| modelo de cono |
FN-100 |
FN-150 |
| Número de cono |
3 |
6 |
12 |
8 |
| Tamaño de separación (μm) |
10-30 |
| Potencia Total (KW) |
9 |
13 |
25 |
40 |
| Tamaño máximo del sistema (mm) |
1650X1450X2150 |
2000X1600X2250 |
2170X2000X2400 |
2400*2300*2400 |
| Peso del sistema (Kg) |
1200 |
mil novecientos |
2500 |
3500 |
Uso y aplicabilidad
La zaranda vibratoria para fluidos de perforación es el principal equipo de control de sólidos en el sistema de control de sólidos de fluidos de perforación.
El agitador de esquisto filtra el fluido de perforación con una gran cantidad de recortes, separa las partículas sólidas de gran tamaño y envía el fluido de perforación a los siguientes equipos de separación.
Shale Shaker tiene las ventajas de una estructura simple, un rendimiento confiable, una gran capacidad de eliminación, una larga vida útil y un mantenimiento simple.
Estructura y Principio de Funcionamiento
La zaranda vibratoria está compuesta por un tanque de alimentación, una base, una caja de cribado y un motor vibratorio, etc. Seis resortes de aislamiento sostienen la caja de cribado en la base. Se instalan tres mallas iguales o diferentes en la superficie de trabajo de la caja de cribado.
Habiendo absorbido los últimos logros en máquinas de cribado en el país y en el extranjero e integrado los puntos fuertes de la vibración circular y rectilínea, la zaranda vibratoria aumenta en gran medida la velocidad de transporte de los recortes de perforación y aumenta la cantidad de líquido de perforación a través de la pantalla, evitando así que se pegue en la pantalla. .El agitador de esquisto utiliza motores de vibración dobles a prueba de explosiones como fuente de vibración y forma un movimiento rectilíneo por la acción de los motores de vibración de rotación inversa.Es especialmente aplicable en las condiciones de trabajo con fluctuación estratigráfica.Sus ventajas se vuelven más evidentes ya que el líquido de perforación tiene una viscosidad mucho mayor.

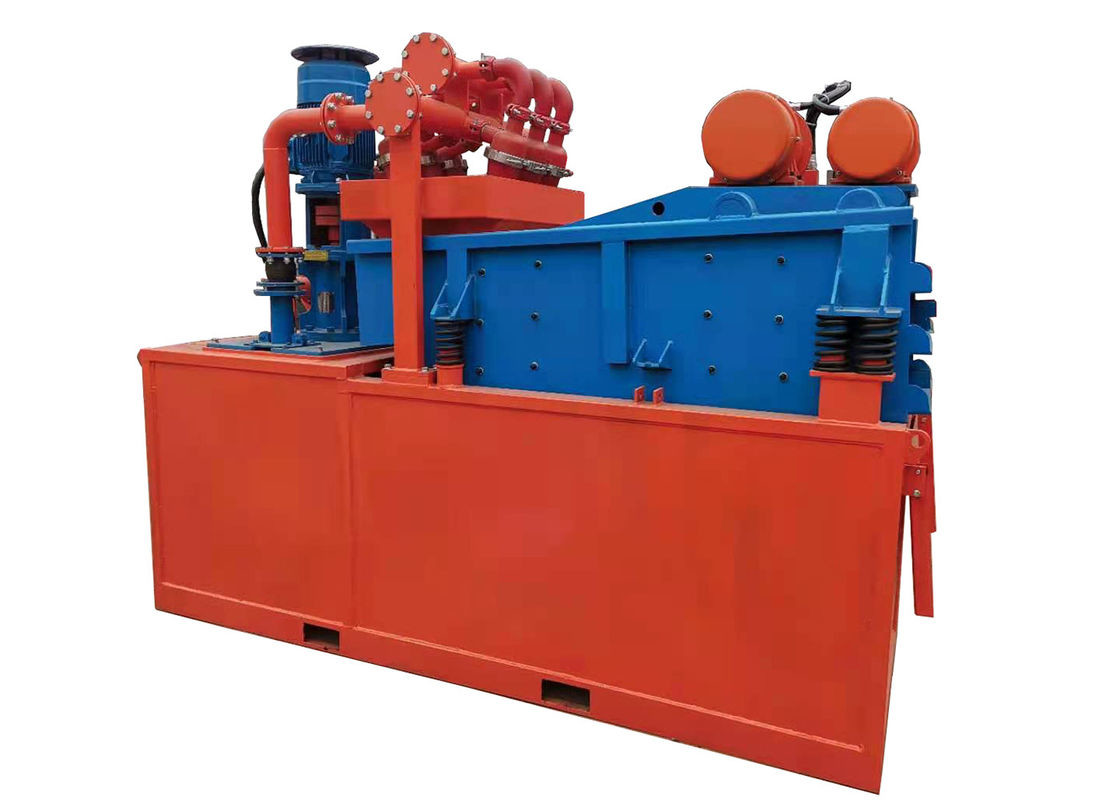

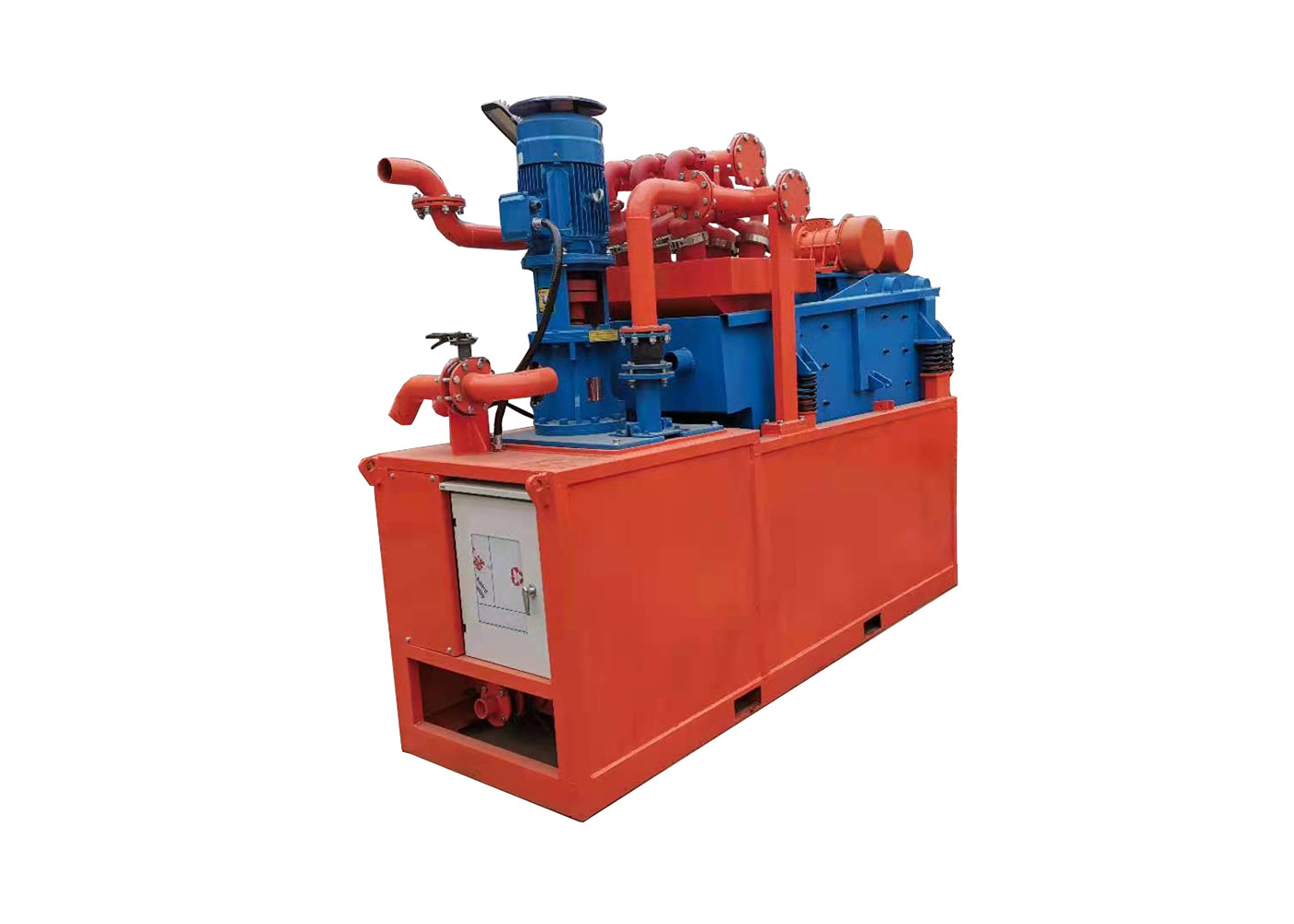

Mostrar foto
Proceso de tratamiento del sistema económico de recuperación de lodo.
De maquinaria de trabajo (o tanque de sedimentación) por bomba de lodo
(1) El lodo aspirado pasa a través del tanque de registro de lodo de la zaranda vibratoria
(2) Criba vibratoria que ingresa al sistema de recuperación de lodo (3) Las partículas gruesas en la lechada de aguas residuales se filtran y luego ingresan al tanque de almacenamiento de lechada (4), (5) Aspirar del tanque para eliminar el lodo con cierta energía cinética de el desarenador a lo largo de la tubería(6) La entrada de lodo se inyecta tangencialmente, y el limo fino se descarga desde la boquilla de goteo en el extremo inferior del hidrociclón hacia la criba vibratoria(3) En la criba fina superior del.Después de la deshidratación y el tamizado de la malla fina, el material de escoria fina relativamente seco se separa y la lechada que pasa a través de la malla fina regresa nuevamente al tanque de almacenamiento de lechada (4) en el interior.Pero ciclón (6) El lodo limpio tratado ingresa al tanque de almacenamiento intermedio desde la tubería de rebose del ciclón (7) y luego se transporta a lo largo de la tubería de salida de lodo o regresa al tanque de almacenamiento de lodo.
(4).Durante la circulación del lodo, una boya de nivel de líquido entre el tanque de almacenamiento intermedio y el tanque de almacenamiento de purines(8) Mantiene constante el nivel de líquido en el tanque de almacenamiento de purines.Una vez que la cantidad de lodo que sale del tanque de almacenamiento de lodos sea mayor que la suministrada, la boya de nivel de líquido descenderá con la caída del nivel de líquido.
En este momento, el lodo en el tanque de almacenamiento intermedio se transferirá al tanque de almacenamiento de lodo a través de la tubería de reposición de lodo abierta, y el nivel del líquido aumentará y recuperará su estado original;Si el suministro de lodo es mayor que la salida, el tanque de almacenamiento de lodo se desbordará para evitar el desbordamiento.Cuando se requiere lodo de mayor calidad, el proceso de clasificación de lodo en el ciclón se puede repetir reduciendo la alimentación total de lodo.
